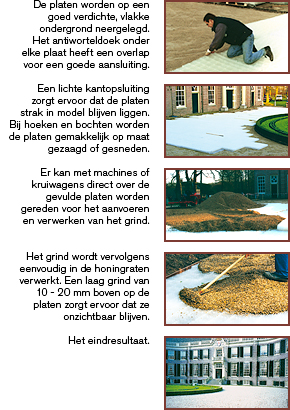

aanleg instructie plaatje

Aanleginstructie

VDM Grindplaat is eenvoudig te verwerken. Volg onderstaande richtlijn voor een perfect resultaat.

Fundatie
Start met het aanbrengen van een funderingslaag. Bij verkeersbelasting adviseren wij een fundatielaag van gebroken puin met een laagdikte van 200 mm - 250 mm, gecombineerd met een straatlaag van brekerzand met een laagdikte van ca. 50 mm. Voetpaden kunnen volstaan met goed verdicht zandcunet van 200 mm.

Pasmaken
VDM Grindplaat is eenvoudig in elke gewenste vorm op maat te maken met behulp van een hand- of decoupeerzaag.

Opsluiting
Het aan te brengen oppervlak dient te worden voorzien van kantopsluiting. Dit kan worden gerealiseerd middels:

  • bestaande bestrating, bebouwing en muren
  • betonnen opsluitbanden
  • houten kantopsluiting
  • metalen kantopsluiting

De opsluiting dient minimaal 50 mm boven de straat-/ fundatielaag uit te steken. De VDM Grindplaten worden na het leggen gevuld met een laag fijn grind. Hierbij dient een overhoogte van 10 - 20 mm te worden aangehouden. Dit zorgt ervoor dat de platen onzichtbaar blijven.

Richtlijn: 1 ton grind om ca. 10 - 12 m2 VDM Grindplaat te vullen. Afhankelijk van lokale omstandigheden en belasting kan de funderingsdikte variëren.
